沉沒式螺旋分級機

【產品簡介】：一款溢流端螺旋全部浸沒在液面下的分級機設備。

【處理能力】：50～1410 t/d

【應用范圍】：沉沒式螺旋分級機溢流端的螺旋葉片全部浸入溢流面以下，主要適用于溢流粒度為0.15～0.07mm的礦石分級。

【產品改進】：鑫海沉沒式螺旋分級機的返砂端增加了返砂自動提升裝置，藉此可取消球磨機大勺頭的配置，球磨機運行更平穩。

24小時服務熱線： 153-1182-6627

聯系客服

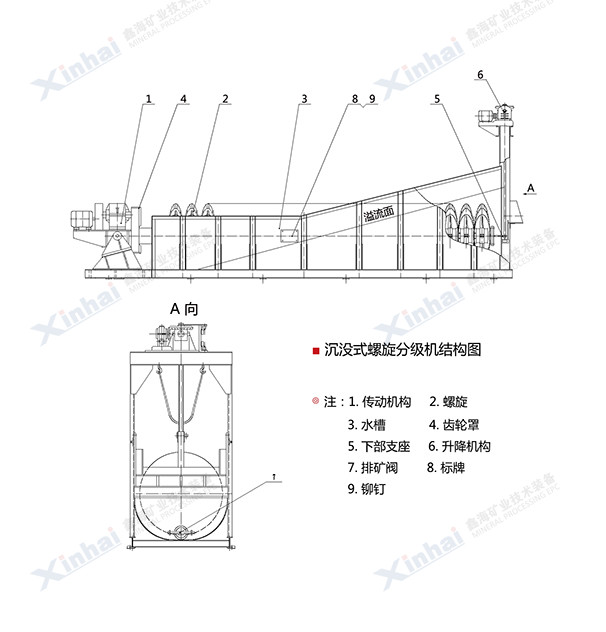

沉沒式螺旋分級機的溢流端整個螺旋均沉沒在沉降區的液面以下，沉降區具有較大的面積和深度；

每噸礦石一般可節電1-1.5度；

避免了大勺頭的頻繁檢修；

減緩了對大、小齒輪的不均衡沖擊。

沉沒式分級機是借助于固體粒大小不同、比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底，由螺旋推向上部排出，來進行機械分級的一種分級設備。通過螺旋低速轉動，對礦漿起攪拌作用使細顆粒懸浮到上面，流到溢流堰處溢出，粗顆粒沉到槽底，由螺旋輸送到排料口作為返砂排出。

一般鑫海沉沒式螺旋分級機在溢流堰端有4-5個螺旋葉，全部沉沒在礦漿中。該種分級機沉降區面積較大，分級池深，螺旋的攪動對礦漿表面影響較小。所以分級面平穩，溢流量大而細。

類型	型號	螺旋轉速(r.p.m)	按返砂處理能力(t/d)	按溢流處理能力(t/d)	螺旋直徑(mm)	水槽長度(mm)	水槽坡度	傳動電機型號	傳動電機功率(kw)	提升電機型號	提升電機功率(kw)	重量(kg)
沉沒式單螺旋分級機	FLC-1000	2.5,3.5,5,7.4	160-700	50~260	1000	8397	14-18	Y132M₂-6	5.5	手動	—	5225
	FLC-1200	5,6,7	1150-1640	265	1200	8400	14-18	Y160M-6	7.5	Y90L-4	1.5	9583
	FLC-1500	2.5,4,6	1140-2740	185	1500	10500	14-18	Y160L-6	7.5	Y100L₁-4	2.2	14226
	FLC-2000	3.6,5.5	3240-5940	400	2000	13000	14-18	Y160M-6	11	Y100L₂-4	3	27753
	FLC-2000	3.6,5.5	3240-5940	400	2000	13000	14-18	Y160L-4	15	Y100L₂-4	3	27753
	FLC-2400	3.6	6800	490	2400	14130	14-18	Y200L₁-6	18.5	Y112M-4	4	32467
	FLC-3000	3.2	11650	705	3000	14300	14-18	Y200L-4	30	Y112M-4	4	43500
沉沒式雙螺旋分級機	2FLC-1200	3.8,6	1770-2800	240	1200	8400	14-18	Y160M-6	7.5×2	Y100L₁-4	2.2×2	19610
	2FLC-1500	2.5,4,6	2240-5360	370	1500	10500	14-18	Y160M-6	7.5×2	Y100L₁-4	2.2×2	27450
	2FLC-2000	3.6,5.5	7780-11880	640	2000	12900	14-18	Y160L-6/4	2×11,2×15	Y100L₂-4	3.0×2	50621
								Y200L₂-6	22
								Y200L-4	30
	2FLC-2400	3.67	13700	910	2400	14130	14-18	Y225S-4	37	Y112M-4	4.0×2	65283
	2FLC-3000	3.2	23300	1410	3000	14300	14-18	Y225M-4	45	Y112M-4	4.0×2	84900
