圓盤真空過濾機

【產品簡介】：一款由扇形板組成立式圓盤的真空過濾機。

【處理能力】：9～116 ㎡

【應用范圍】：鑫海圓盤過濾機適于處理含有礦泥的細粒精礦。主要用于過濾浮選精尾礦以及有色金屬精礦等細粒物料的脫水，也可用于冶金、化工、石油、污水處理等方面的固液分離。

【產品改進】：采用聚丙烯塑料濾板，重量輕、抗腐蝕；傳動機構可以無級調速，按需要改變主軸轉速。

24小時服務熱線： 153-1182-6627

聯系客服

在線咨詢

在線留言

優勢特點 工作原理技術參數 成功案例

優勢特點

該圓盤真空過濾機的電磁無級調速電機采用擺線針輪減速器蝸輪傳動，操作方便，提高效率，減少噪音，降低能耗；

扇形板為工程塑料制造的格子式，新型扇形板大大提高了使用性能和使用壽命；

技術經濟效果顯著；

占地面積小、制造容易、吸附能力強等。

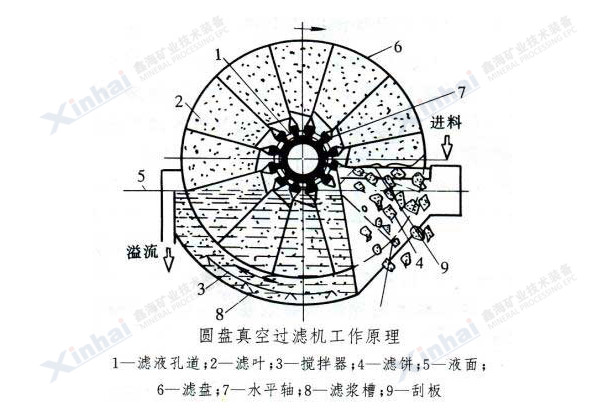

工作原理

圓盤真空過濾機的過濾圓盤在礦漿槽中緩慢轉動，借助真空泵形成的壓力差，使固體顆粒吸附在圓盤的濾布上，形成一定厚度的濾餅。濾液透過濾餅和濾布從中心軸排除，濾餅在刮刀和鼓風機產生的壓力風作用下，掉進卸濾餅槽中。

技術參數

型號		PG18-4	PG27-6	PG39-4	PG58-6	PG78-8	PG97-10	PG116-12
過濾面積（m²)		18	27	39	58	78	97	116
過濾盤數		4	6	4	6	8	10	12
過濾盤直徑		1800	1800	2700	2700	2700	2700	2700
過濾盤轉速 (r/min)	1	0.135 ~0.607	0.135 ~0.607	0.135 ~0.607	0.15~0.67	0.15~0.67	0.148~0.66	0.148~0.66
	2	0.254~1.14	0.254~1.14	0.254~1.14	0.254~1.14	0.254~1.14	0.285~1.285	0.285~1.285
	3						0.44~1.98	0.44~1.98
攪拌器轉速（r/min)		60	60	60	60	60	60	60
主傳動 電動機	型號	YCTL132-4B	YCTL132-4B	YCT160-4A	YCT160-4B	YCT160-4B	YCTL180-4A	YCTL180-4A
	功率(kW)	1.5	1.5	2.2	3	3	4	4
	轉速(r/min)	1230~125	1230~125	1250~125	1250~125	1250~125	1250~125	1250~125
攪拌器傳動 電動機	型號	Y90L-4	Y90L-4	Y90L-4	Y100L1-4	Y100L1-4	Y112M-4	Y112M-4
	功率(kW)	1.1	1.1	1.5	2.2	2.2	4	4
	轉速(r/min)	1440	1440	1440	1440	1440	1440	1440
真空泵	型號	SZ-4	2YK-27	SZ-4	SZ-4	SZ-4	2YK-110	2YK-110
真空泵	臺數	1	1	1	2	2	1	1
鼓風機	型號	SZ-2	SZ-2	SZ-2	SZ-3	SZ-3	SZ-3	SZ-3
鼓風機	臺數	1	1	1	1	1	1	1
機器重量		3500	4500	6000	8000	9000	10000	12000
外型尺寸（長X寬X高）（mm)		2820X2355 X2295	3820X2355 X2295	3015X3275 X3275	3930X3355 X3275	4730X3355 X3275	5530X3355 X3275	6330X3355 X3275

成功案例

蘇丹某選礦廠之前選擇的過濾機過濾水分偏高、脫餅率較低、耗能大、慮布過濾效果較差，礦山改造過程中，選用了鑫海圓盤過濾機，較好的解決了客戶的問題，內部還特意添加聚丙烯塑料板，增加了抗腐蝕性，各項指標較之前過濾機平均提升17.21%，客戶非常滿意。
