KYF型充氣攪拌式浮選機

【產品簡介】：一款不吸漿的充氣KYF型充氣攪拌式浮選機（參照芬蘭奧托昆普OK型浮選機設計）。

【處理能力】：0.2～38m3/min

【應用范圍】：KYF型充氣機械攪拌式浮選機（礦用浮選機）適用于大、中型選礦廠粗選和精選作業，可選別有色金屬、黑色金屬和非金屬礦物，入選物料粒度范圍為0.3～0.01mm（-0.074mm粒級含量＞50%）。

【產品改進】：KYF型充氣機械攪拌式浮選機（礦用浮選機）有U型槽體浮選機和柱型槽體浮選機兩種。

24小時服務熱線： 153-1182-6627

聯系客服

在線咨詢

在線留言

優勢特點工作原理技術參數成功案例

優勢特點

浮選機葉輪是一種葉片后傾一個角度的錐形葉輪，攪拌能力強，結構簡單；

在葉輪腔中裝置了多空圓筒形空氣分配器，空氣分散均勻，氣漿結合好；

葉輪直徑小，圓周速度低，功耗小，可節能30-50% ；

礦粒懸浮好，浮選指標高；

采用U形槽體，尾砂沉積少；

易損件磨損輕，壽命長；

機械攪拌式，不能自吸氣，不能自吸礦漿，作業間需階梯配置；

可與XCF型浮選機構成聯合浮選機組作直流槽。

工作原理

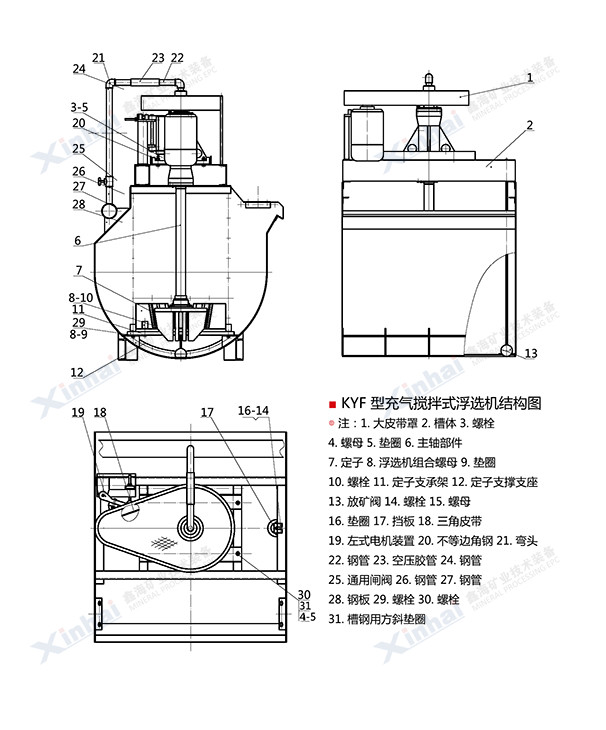

KYF型充氣機械攪拌式浮選機的葉輪旋轉時，槽內礦漿從四周經槽底由葉輪下端吸入葉輪葉片間，同時，由鼓風機給入的低壓空氣經風道、空氣調節閥、空心主軸進入葉輪腔的空氣分配器中，通過分配器周邊的孔進入葉輪葉片間，礦漿與空氣在葉輪葉片間進行充分混合后，由葉輪上半部周邊排出，排出的礦流向斜上方運動，由安裝在葉輪四周斜上方的定子穩定和定向后，分散到整個槽子中。礦化氣泡上升到槽子表面形成泡沫，泡沫自流到泡沫槽中，礦漿再返回葉輪區進行再循環，另一部分則通過槽間壁上的流通孔進入下槽進行再選別。

技術參數

型號	有效容積 (m³)	處理能力 (m³/min)	葉輪直徑 (mm)	葉輪轉數 (r/min)	鼓風機風壓 (kPa )	最大充氣量 (m³/m²-min)	攪拌用電機功率 (kW)	刮板用電機功率 (kW)	重量 (kg)
KYF-1	1	0.2 ~1	340	281	> 12.6	2	4	0.75	903
KYF-2	2	0.4 ~2	410	247	> 14.7	2	5.5	1.1	1419
KYF-3	3	0.6 ~3	480	219	> 19.8	2	7.5	1.5	1885
KYF-4	4	1.2 ~4	550	200	> 19.8	2	11	1.5	2206
KYF-8	8	3.0 ~8	630	175	> 21.6	2	15	1.5	3984
KYF-10	10	4.0 ~10	630	192	> 21.6	2	22	1.5	4406
KYF-16	16	4.0 ~16	740	160	> 25.5	2	30	1.5	5900
KYF-24	24	4.0 ~24	800	150	> 30.4	2	30	1.5	7500
KYF-38	38	10.0 ~38	880	139	> 34.3	2	45	1.5	10300

成功案例

南非一選礦廠想購置一款處理螢石礦的浮選機設備，要求：處理量大、高效、節能，與多家設備制造商溝通后都沒有選到理想的型號，后來通過與鑫海技術人員的交流，選用了KYF型充氣攪拌式浮選機。該機創新點在于獨特的葉輪--定子結構及槽體形式。在本次應用中槽內流體狀態合理，礦漿懸浮狀態好，泡沫層穩定，且運轉正常平穩，開停車不用放礦，大幅度地降低了能耗。經其選別后的礦石品位普遍有所提高，滿足了該廠的需求。
