液壓中心傳動高效濃縮機

【產品簡介】：一款中心液壓馬達傳動、液壓自動提耙的濃密機。

【處理能力】：28~1590 ㎡

【應用范圍】：主要用于礦山礦漿的澄清和濃縮，以達到脫水的目的。也可用于化工、冶金等行業進行固液分離的脫水作業。

【產品改進】：內徑內徑可達100M

24小時服務熱線： 153-1182-6627

聯系客服

在線咨詢

在線留言

優勢特點工作原理技術參數成功案例

優勢特點

鑫海傳動濃縮機設備處理量大，濃縮效率高；

液壓驅動，具有過載保護功能；

由核心PLC自動感應壓力傳感器信號實現液壓自動提耙；

傳動裝置結構簡單，維修方便；

可配自動加藥系統。

工作原理

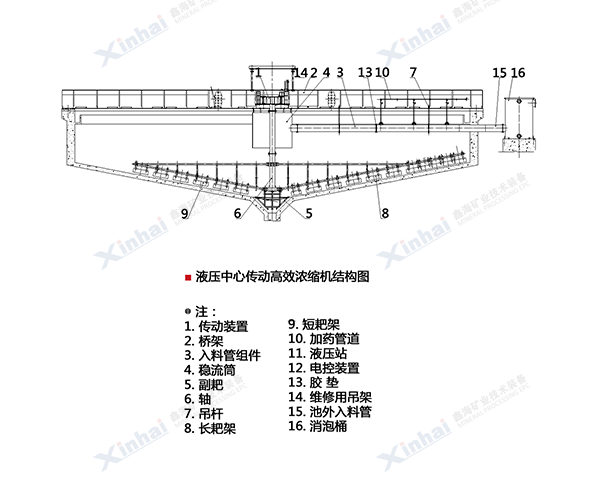

液壓中心傳動濃縮機主要是由傳動裝置、橋架、加藥裝置、入料管、固定筒、布料筒、刮板、軸、長耙、短耙、吊桿、電控裝置、液壓站、維修用吊架等組成。

該中心傳動濃縮機采用絮凝技術，礦漿直接輸入到濃縮機的壓縮區域，在池內形成濾床層，從底部輸入的礦漿中未絮凝的細小顆粒，被水流沖上去經過濾床層時，與該層的顆粒相撞，由于絮凝劑的作用，與其他顆粒結合在一起下沉，從而增加了底層漿液濃度，而上層溢流水濃度下降，由于采用了絮凝劑，顆粒易形成凝聚團，沉降速度大幅度加快，單位面積處理能力明顯提高，是傳統濃縮機的4~8倍。

技術參數

液壓馬達傳動中心濃密機技術參數表

型號	濃縮池內徑m	池中心深度m	沉淀面積m²	耙架每轉時間min/r	提耙高度mm	處理量t/d	驅動功率kW
NZY-6	6	3~3.2	28	2.5~5	350	50~100	3
NZY-9	9	3.5~3.8	63.6	3~5	350	120~175	3
NZY-12	12	3.5~3.8	113	4~7	350	200~300	4
NZY-15	15	4~4.5	176	5~10	450	350~400	5.5
NZY-18	18	4~4.5	254	8~12	450	600~800	5.5
NZY-20	20	4~4.5	314	8~12	450	800~1000	7.5
NZY-24	24	4.5~5.5	450	9~12	450	1000~1300	7.5
NZY-30	30	4.5~5.5	706	10~14	450	1500~1800	11
NZY-38	38	6.5~8	1134	15~22	600	1800~2200	15
NZY-40	40	6.5~8	1256	15~22	600	2200~2400	15
NZY-45	45	6.5~8	1590	15~22	600	2400~2800	15
NZY-53	53	6.5~8	2206	15~22	600	3000~3500	15
NZY-60	60	7~8.5	2827	16~50	600	3500~5000	18.5
NZY-75	75	8~10	4418	20~80	800	7500~10000	22
NZY-100	100	8~10	7853	35~80	800	10000~15000	30
